Яка різниця між тумблерами SPDT і DPDT?

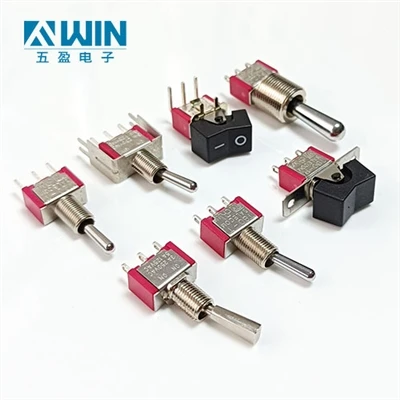

Тумблеришироко використовуються в електронних схемах для керування потоком електроенергії. Вони випускаються в різних конфігураціях, включаючи однополюсний подвійний кидок (SPDT) і двополюсний подвійний кидок (DPDT). Розуміння відмінностей між цими двома типами тумблерів має важливе значення для вибору відповідного перемикача для конкретного застосування.

Кількість полюсів і кидків:

SPDT: Однополюсні перемикачі Double Throw мають одну вхідну клему (полюс) і дві вихідні клеми (кидки). Це означає, що комутатор може контролювати з'єднання однієї схеми між двома різними шляхами.

DPDT: Double Pole Double Throw перемикачі мають дві вхідні клеми (полюси) і чотири вихідні клеми (кидки). Це дозволяє комутатору контролювати з'єднання двох незалежних ланцюгів між двома різними шляхами одночасно.

Конфігурації перемикання:

SPDT: у перемикачах SPDT перемикання перемикача змінює з’єднання між загальною клемою (вхід) і одним із двох вихідних клем. Він може підключити загальний термінал до одного або іншого вихідного терміналу, але не до обох одночасно.

DPDT: перемикачі DPDT забезпечують більшу універсальність, оскільки вони мають два незалежних набори контактів. Повертаючи перемикач, можна підключити один загальний термінал до будь-якого з двох вихідних терміналів в одному наборі та одночасно підключити інший загальний термінал до будь-якого з двох вихідних терміналів у другому наборі.

Застосування:

SPDT: ці перемикачі зазвичай використовуються в програмах, де один контур потрібно перемикати між двома різними шляхами. Наприклад, їх можна використовувати для простих програм увімкнення/вимкнення, таких як керування лампочкою або двигуном в одному з двох напрямків.

DPDT: перемикачі DPDT підходять для більш складних застосувань, що вимагають керування двома незалежними схемами. Вони часто використовуються в таких додатках, як реверсування двигунів, керування напрямком потоку струму в електронних схемах або перемикання між двома різними джерелами напруги.

Розмір простору та проводки:

SPDT: перемикачі SPDT зазвичай менші за розміром порівняно з перемикачами DPDT, що робить їх придатними для програм, де обмежений простір. Вони також вимагають менше підключень, що спрощує підключення.

DPDT: через більший розмір і складнішу конфігурацію комутатори DPDT потребують більше місця та можуть вимагати більше проводів. Однак вони пропонують більшу гнучкість і контроль над кількома схемами.

Складність і вартість:

SPDT: перемикачі SPDT мають простіший дизайн і конструкцію, що призводить до нижчих витрат на виробництво. Їх також легше встановлювати та виправляти несправності завдяки простому керуванню.

DPDT: перемикачі DPDT є складнішими та зазвичай дорожчими, ніж перемикачі SPDT через їх додаткові полюси та кидки. Вони також можуть вимагати більш досконалих технологій проводки та ретельного розгляду під час встановлення.

Підсумовуючи, незважаючи на те, що тумблери SPDT і DPDT служать для керування електричними ланцюгами, вони відрізняються за кількістю полюсів і кидків, конфігураціями перемикання, застосуванням, простором і проводкою, а також складністю та вартістю. Розуміння цих відмінностей має вирішальне значення для вибору перемикача, який найбільше підходить для вимог і обмежень конкретної програми.
